足場アンカー ビスタイプ AZS｜あと施工タイプ 壁つなぎ接続金具（AZS-51／76／106／131）

【足場アンカー ビスタイプ AZSシリーズ】

本製品は、あと施工タイプの壁つなぎ接続金具です。
低階層向けの後付工法に対応し、足場と建物を接続する壁つなぎ用途に使用されます。

コストを重視した設計で、施工性と実用性に配慮した仕様となっており、
用途に応じて 「ビスタイプ（普通目）」 と 「ビスタイプ細目」 の2種類から選択可能です。

■ 製品タイプについて（バリエーション）

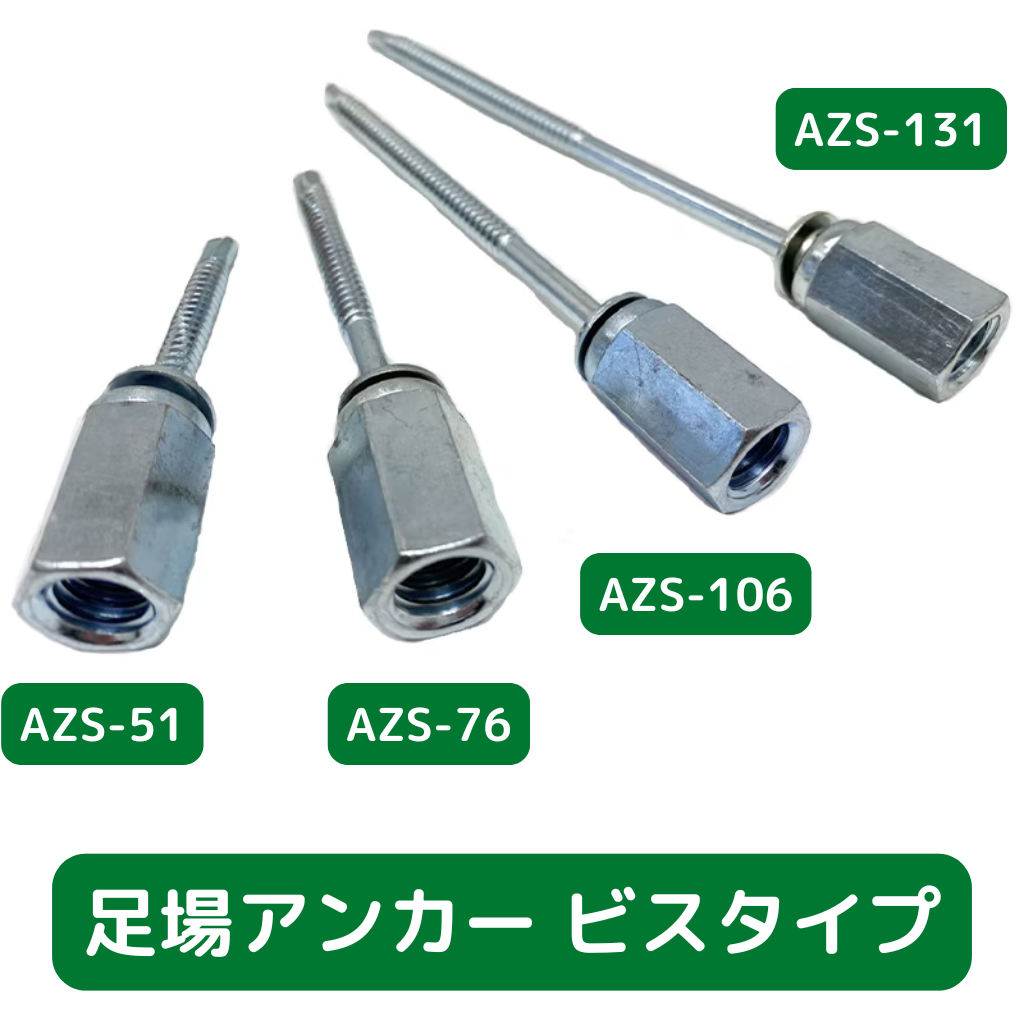

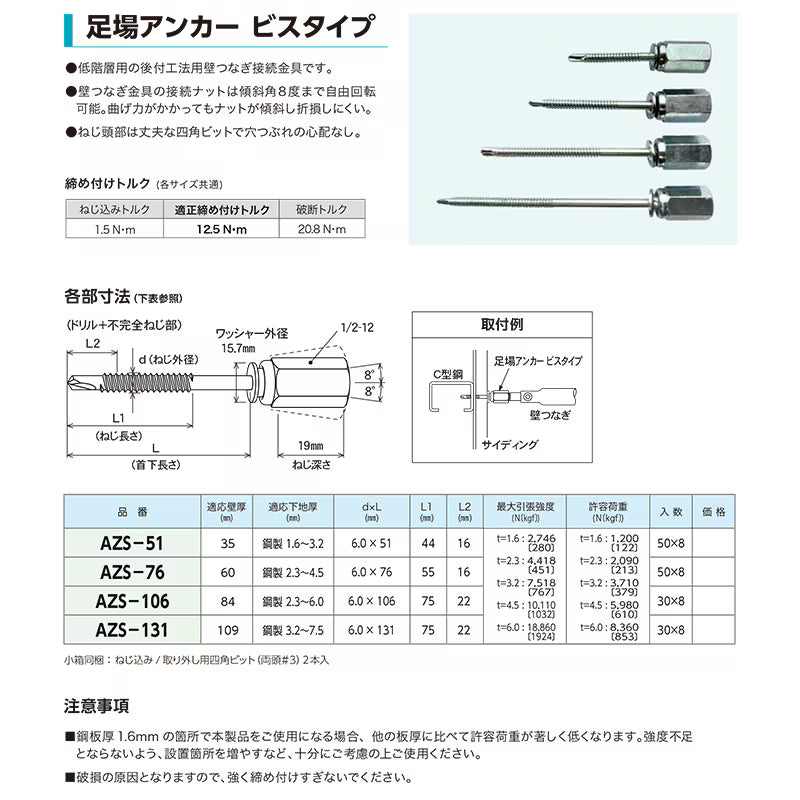

● ビスタイプ（普通目）

・低階層用の後付工法向け壁つなぎ接続金具
・接続ナットは傾斜角8度まで自由回転
　曲げ力がかかってもナットが傾斜し、折損しにくい構造
・ねじ頭部は四角ビット仕様で、穴つぶれの心配を軽減

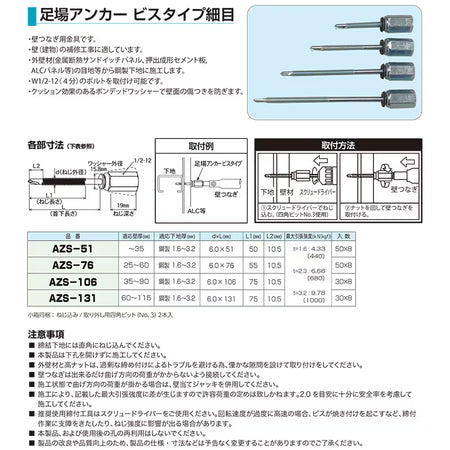

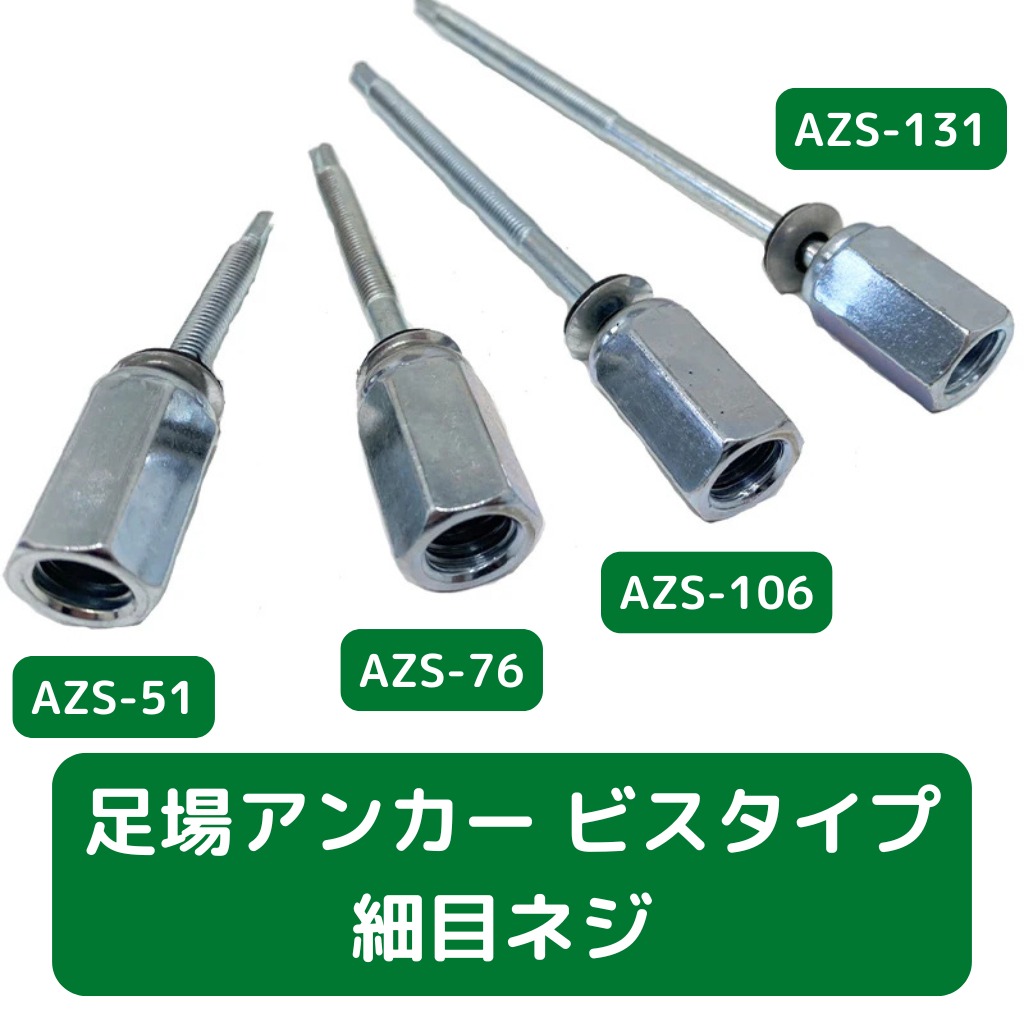

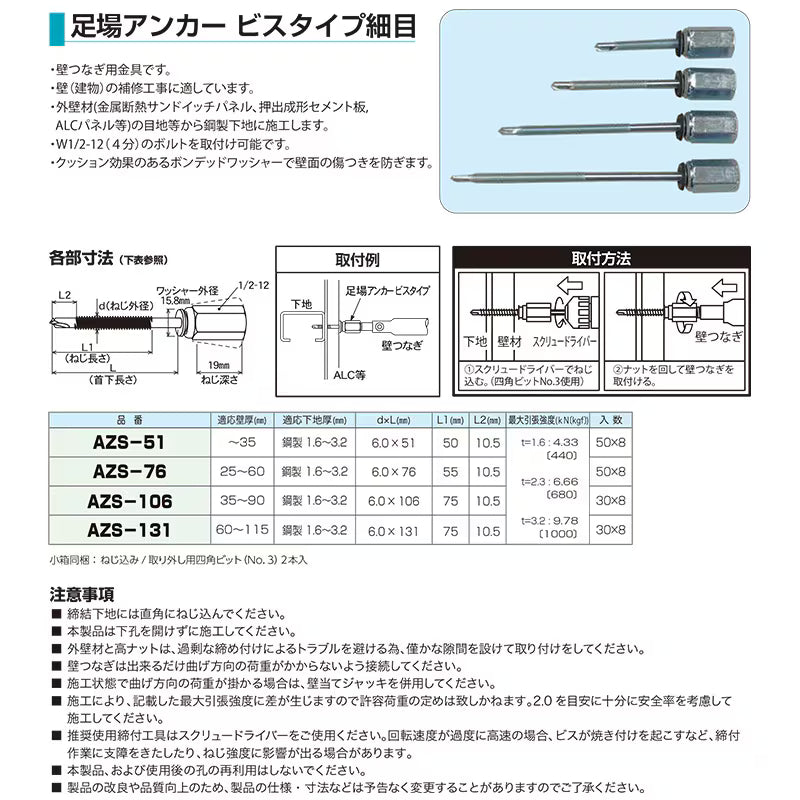

● ビスタイプ細目（細目ねじタイプ）

・外壁補修工事に適した壁つなぎ用金具
・外壁材（金属断熱サンドイッチパネル／押出成形セメント板／ALCパネル等）の
　目地などから鋼製下地に施工
・W1/2-12（4分）ボルト取付可能
・クッション効果のあるボンデッドワッシャーにより、壁面の傷つきを抑制

■ 締め付けトルク（ビスタイプ共通）

※ビスタイプ（普通目）に適用

・ねじ込みトルク：1.5 N・m
・適正締め付けトルク：12.5 N・m
・破断トルク：20.8 N・m

■ 規格・入数（共通）

・AZS-51：50本/1箱
・AZS-76：50本/1箱
・AZS-106：50本/1箱
・AZS-131：50本/1箱
・AZS-51細目ネジ：50本/1箱
・AZS-76細目ネジ：50本/1箱
・AZS-106細目ネジ：30本/1箱
・AZS-131細目ネジ：30本/1箱

※1セットにつき、ねじ込み／取り外し用 四角ビット（No.3 または両頭#3）×2本付属
※詳細な寸法・適応厚・強度などは 商品画像 をご確認ください。

■ 使用上の注意（共通）

・鋼板厚1.6mm部位で使用する場合、他の板厚と比べ許容荷重が低下します。
　設置個所を増やすなど、十分ご考慮の上ご使用ください。
・過度な締め付けは破損の原因となります。
・本製品および使用後の孔の再利用は行わないでください。
・締結下地には直角にねじ込んでください。
・下孔は開けずに施工してください。
・外壁材と高ナットの間には、過剰締結防止のため僅かな隙間を設けてください。
・壁つなぎは、できるだけ曲げ方向の荷重がかからないよう接続してください。
・曲げ方向の荷重が生じる場合は、壁あてジャッキの併用を推奨します。
・施工条件により最大引張強度に差が生じるため、許容荷重の保証はできません。
　安全率2.0を目安に十分考慮して施工してください。
・推奨締付工具はスクリュードライバーです。
　回転速度が過度に高速な場合、焼き付き等により締付不良やねじ強度低下の恐れがあります。
・製品の改良や品質向上のため、仕様・寸法は予告なく変更される場合があります。

■ 販売単位

※箱単位での販売となります。
　個別販売はできません。

■ 配送料

■ その他

・本商品は仕入品（新品・未使用）です。
・仕様やタイプ選定についてはお気軽にご相談ください。
・メーカー直送、または下記センターでのお引き取りとなります。
